u-GUARD

プレミアム保護カバー付き傷つけ防止ツール

締付時に製品を傷を付けず、安全な締付作業環境も提供する
APEX u-Guard™

カバー式ツールのAPEX u-Guard製品は、世界各地の主要な組み立て工場で作業者の安全性を向上させるためのツールとして選ばれています。製品に傷を付けずに締付が出来るので製品傷によるクレームの減少にも繋がっています。

APEX u-Guard™の強み・利点

  • 手袋を挟まれる可能性のある個所を完全に保護することで作業者の安全性を向上
  • 製品の表面損傷および工程内におけるダメージ発生を低減
  • 工場の生産効率を向上
  • エルゴノミクス設計で、安全性を向上させるフリースピン式デザイン
  • ランニングコストを大幅に低減させる高耐久性を実現

なぜ APEX u-Guard UGS ダメージ防止機能付きツールは最適な選択肢なのでしょうか?

A
ツールに最適なハイグレード鋼を使用

B
精密機械加工による、高品質ソケット・エクステンション

C
視認しやすい明るい色

D
一体成型によるコンパクトなカバー設計で、狭いワークスペースでも作業可能

E
高耐久・低硬度ゴム素材カバーは凹みにくく、衝撃を和らげます

F
カバーが内部ツールとは独立して回転するために、作業者安全性・効率が劇的に向上

G
異物を挟みやすい箇所を削減するための APEX ギャップカバー

H
外的ダメージに対する優れた耐久性

I
業界標準をはるかに超えた加工精度による確実な嵌合により、ツールおよびねじ等の寿命向上に寄与

  • 低硬度カバーの熱可塑性ウレタン(TPU エラストマー)樹脂は、側面衝突時における凹み等を最小限に抑制します。
  • 側面からの衝撃を吸収し、衝撃を受けてもバリが発生しません。
  • フリースピン(独立して自由に回転できること)が可能であり、安全性と効率の両立を実現しています。
  • 保護カバーとツール間の摩擦係数が極めて小さいため、ツール作業効率が低下することはありません。
“クッション”効果が側面衝突損傷を最小限に抑制

高級には理由があります、その理由を手に取って感じてください

自由回転デザイン

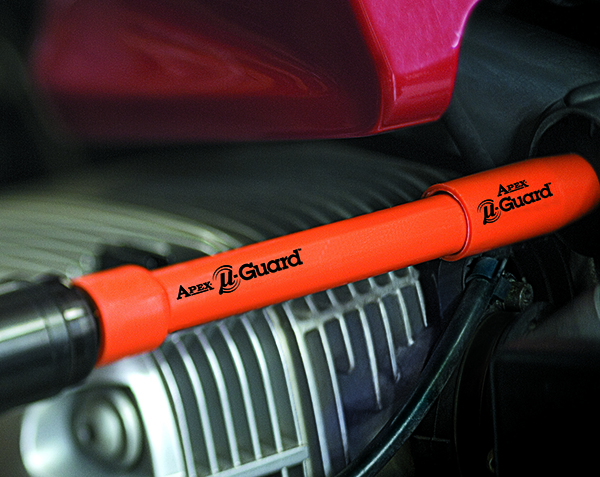

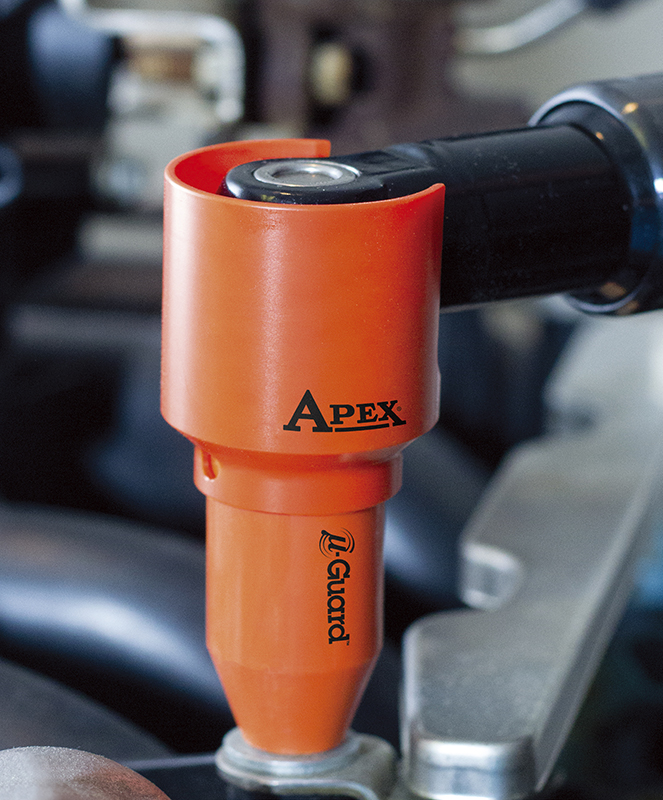

車やバイクのメンテナンスなど、車体に傷を付けることなく締付作業が行えます

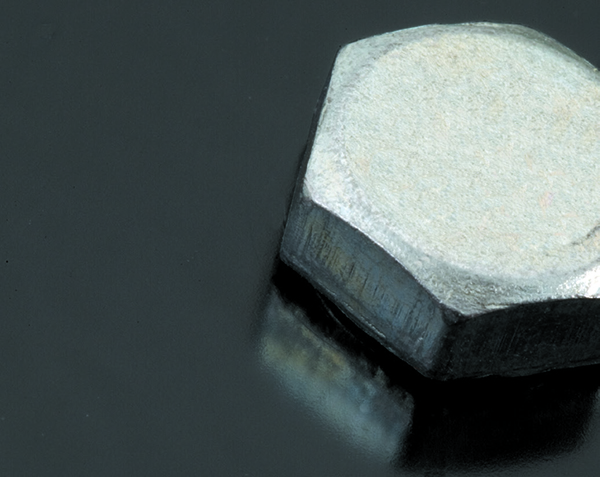

製品表面を損傷から保護

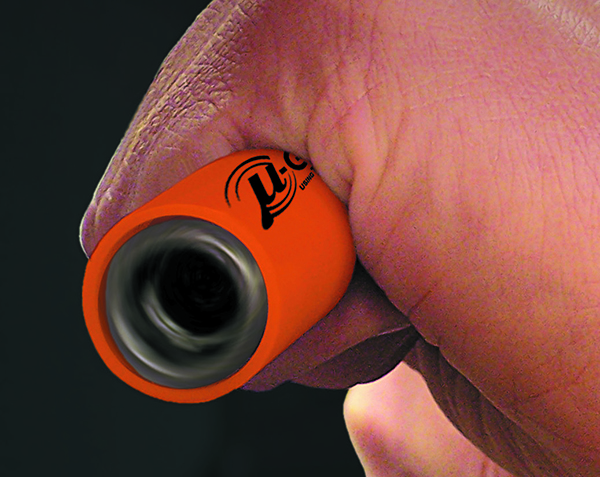

ソケットを持ちながら締付作業を行えるので作業のしやすさが格別です

特 長

  • 感度の高い素材や高い仕上げが必要な時に最適です。
  • 航空業界を始めとするプロフェッショナルツール業界で業界トップとしても認められています。
  • 耐摩耗性のある耐久性のある材料で作られており、厳しい使用下でも長寿命と一貫した性能を確保します。
  • すべてのAPEXソケットは、業界で最も直線性と同心度の厳密な許容差を持っています。
  • HEXの許容差がDIN規格の平均よりも48%、ANSIの要件よりも35%狭くなってるので正確で確実なフィットが保証されます。
  • Apexの産業用インパクトソケットは、様々な長さや壁厚で提供されており、シングルヘックスまたはダブルヘックスのオープニングで利用できます。

締結ツール関連で最適なソリューションをお探しですか?

弊社までご連絡いただければ、弊社の製品営業担当がデモ機を使った製品案内、速やかな見積書の作成をさせていただきます。製品に関するご相談は下記フォームよりお問い合わせください。

UGSシリーズソケット

特 長

6ポイントのデザインは、ファスナーの丸めを最小限に抑えながら、インパクト下での優れた耐久性を提供します。

フリースピン設計により磨かれた高感度な表面を最大限保護する、磁性を持つインパクトソケット

1/4″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-M-7MME1 APEX SCKT CVRD1/4SQ7六角23.11/4″スクエアドライブ
UG-M-7MM11 APEX SCKT CVRD1/4SQ7六角23.11/4″スクエアドライブ
UG-MB-7MM21 APEX SCKT CVRD1/4S7六角45.21/4″スクエアドライブ
UG-M-8MM11 APEX SCKT CVRD1/4SQ8六角26.21/4″スクエアドライブ
UG-M-8MM21 APEX SCKT CVRD1/4SQ8六角45.21/4″スクエアドライブ
UG-MB-8MM21 APEX SCKT CVRD 1/48六角45.21/4″スクエアドライブ
UG-M-9MM21 APEX SCKT CVRD1/4SQ9六角45.21/4″スクエアドライブ
UG-MSF-10MM11 APEX SCKTCVRD1/410六角26.21/4″スクエアドライブ

3/8″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-M-8MM13 APEX SCKT CVRD3/8SQ8六角32.53/8″スクエアドライブ
UG-M-8MM23 APEX SCKT CVRD3/8SQ8六角51.63/8″スクエアドライブ

研磨された高感度の表面を最大限に保護するためのフリースピン設計

1/4″ SQUARE DRIVE SOCKETS, METRIC, NON-MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ非磁性
UG-8MM11 APEX SCKT CVRD1/4SQ D8六角26.21/4″スクエアドライブ
UG-10MM11 APEX SCKT CVRD1/4SQ10六角26.21/4″スクエアドライブ

1/4″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-M-10MM11 APEX SCKT CVRD1/4S10六角26.21/4″スクエアドライブ
UG-M-11MM21 APEX SCKT CVRD1/4S11六角45.21/4″スクエアドライブ

3/8″ SQUARE DRIVE SOCKETS, METRIC, NON-MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ非磁性
UG-7MM13 APEX SCKT CVRD3/8SQ D7六角32.53/8″スクエアドライブ
UG-8MM13 APEX SCKT CVRD3/8SQ D8六角32.53/8″スクエアドライブ
UG-10MM03 APEX SCKT CVRD3/8SQ10六角22.73/8″スクエアドライブ
UG-SF-10MM13 APEX SCKT CVRD3/810六角32.53/8″スクエアドライブ
UG-SF-10MM43 APEX SCKT CVRD3/810六角32.53/8″スクエアドライブ
UG-11MM13 APEX SCKT CVRD3/8SQ11六角32.53/8″スクエアドライブ
UG-11MM23 APEX SCKT CVRD3/8SQ11六角51.63/8″スクエアドライブ
UG-12MM13 APEX SCKT CVRD3/8SQ12六角38.93/8″スクエアドライブ
UG-12MM23 APEX SCKT CVRD3/8SQ12六角51.63/8″スクエアドライブ
UG-13MM13 APEX SCKT CVRD3/8SQ13六角38.93/8″スクエアドライブ
UG-14MM23 APEX SCKT CVRD3/8SQ14六角51.63/8″スクエアドライブ
UG-15MM13 APEX SCKT CVRD3/8SQ15六角38.93/8″スクエアドライブ
UG-15MM23 APEX SCKT CVRD3/8SQ15六角51.63/8″スクエアドライブ
UG-17MM13 APEX SCKT CVRD3/8SQ17六角38.93/8″スクエアドライブ
UG-19MM13 APEX SCKT CVRD3/8SQ19六角38.93/8″スクエアドライブ

3/8″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-MB-8MM23 APEX SCKT CVR3/8SQ8六角51.63/8″スクエアドライブ
UG-MB-10MM33 APEX SCKT CVRD3/810六角89.73/8″スクエアドライブ
UG-MB-11MM23 APEX SCKT CVRD3/811六角51.63/8″スクエアドライブ
UG-M-13MM13 APEX SCKT CVRD3/8S13六角38.93/8″スクエアドライブ
UG-MB-13MM23 APEX SCKT CVRD3/813六角38.93/8″スクエアドライブ
UG-MB-13MM33 APEX SCKT CVRD3/813六角89.73/8″スクエアドライブ
UG-MB-15MM23 APEX SCKT CVRD3/815六角51.63/8″スクエアドライブ

産業、自動車、航空宇宙への用途のため、耐久性と精度を追求した高性能なツール

1/2″ SQUARE DRIVE SOCKETS, METRIC, NON-MAGNETIC

特 長

1/2”のスクエアドライブは安全なパワートランスファーを保証し、要求の厳しい状況でも信頼性と一貫したパフォーマンスを提供します。

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ非磁性
UG-13MM15 APEX SCKT CVRD1/2SQ13六角38.91/2″スクエアドライブ
UG-15MM15 APEX SCKT CVRD1/2SQ15六角38.91/2″スクエアドライブ
UG-16MM15 APEX SCKT CVRD1/2SQ16六角38.91/2″スクエアドライブ
UG-21MM15 APEX SCKT CVRD1/2SQ21六角38.91/2″スクエアドライブ

耐久性と精度を求めるプロフェッショナル向けの高品質なメトリックインパクトソケット

1/2″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ

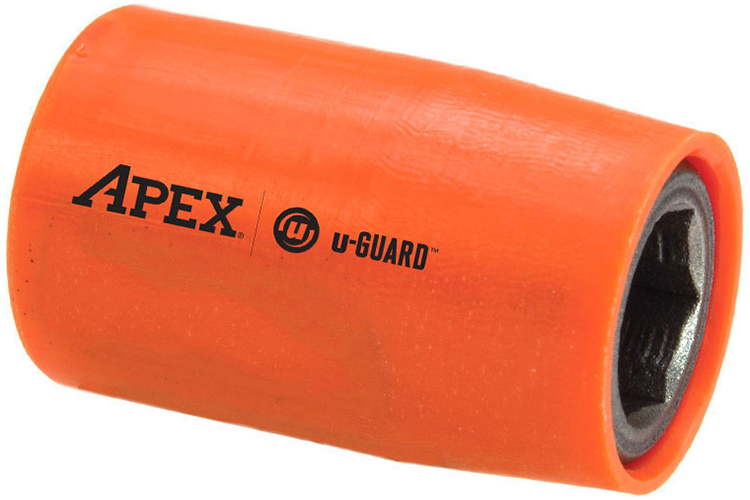

UG-MB-13MM25 APEX SCKT CVRD1/213六角57.91/2″スクエアドライブ
UG-M-15MM25 APEX SCKT CVRD1/2S15六角57.91/2″スクエアドライブ
UG-MB-15MM25 APEX SCKT CVRD1/215六角57.91/2″スクエアドライブ
UG-M-17MM15 APEX SCKT CVRD1/2S17六角38.91/2″スクエアドライブ
UG-M-19MM15 APEX SCKT CVRD1/2S19六角38.91/2″スクエアドライブ

独自の鋼材と熱処理プロセスを使用して製造、より高い強度と長寿命を実現

1/2″ SQUARE DRIVE SOCKETS, METRIC, NON-MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ非磁性
UG-13MM25 APEX SCKT CVRD1/2SQ13六角57.91/2″スクエアドライブ

1/4″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-M-10MM21 APEX SCKTCVRD1/4SQ10六角45.21/4″スクエアドライブ

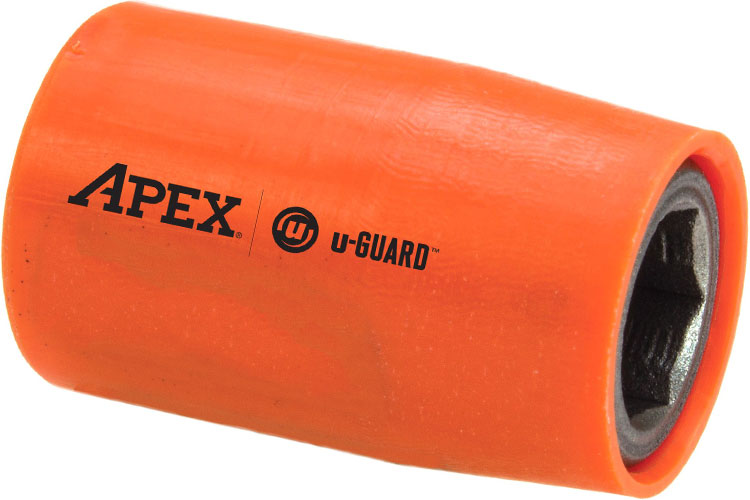

UG-MB-10MM21 APEX SCKT CVRD1/410六角45.21/4″スクエアドライブ

3/8″ SQUARE DRIVE SOCKETS, METRIC, NON-MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ非磁性
UG-10MM13 APEX SCKT CVRD3/8SQ10六角31.73/8″スクエアドライブ
UG-13MM23 APEX SCKT CVRD3/8SQ13六角51.63/8″スクエアドライブ

3/8″ SQUARE DRIVE SOCKETS, METRIC, MAGNETIC

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-M-10MM13 APEX SCKT CVRD 3/810六角32.53/8″スクエアドライブ
UG-M-10MM23 APEX SCKTCVRD3/8SQ10六角51.63/8″スクエアドライブ
UG-MB-10MM23 APEX SCKT CVR3/8S10六角51.63/8″スクエアドライブ
UG-M-13MM23 APEX SCKT CVRD3/8S13六角51.83/8″スクエアドライブ

UGSシリーズエクステンション&アダプター

研磨された高感度の表面を最大限に保護するためのフリースピン設計

1/4″ MALE HEX DRIVE EXTENSIONS WITH 1/4″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類アセンブルオプション
UG-EX-250-2 APEX EXT CVRD1/4HE50.81/4″六角M1/4″四角MFS
UG-EX-250-4 APEX EXT CVRD 1/4101.61/4″六角M1/4″四角MFS
UG-EX-250-6 APEX EXT CVRD 1/4152.41/4″六角M1/4″四角MFS

1/4″ MALE HEX DR. ADAPTERS WITH 3/8″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類アセンブルオプション
UG-EX-370-2 APEX EXT CVRD 1/4H50.81/4″六角M3/8″四角MFS
UG-EX-370-4 APEX EXT CVRD 1/4101.61/4″六角M3/8″四角MFS
UG-EX-370-6 APEX EXT CVRD 1/4152.41/4″六角M3/8″四角MFS

3/8″ FEMALE SQ. DR. EXT. WITH 3/8″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類アセンブルオプション

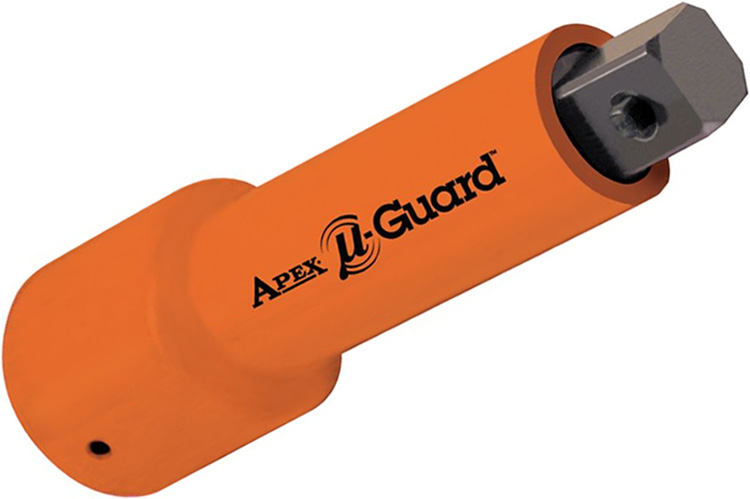

UG-EX-376-3 APEX EXT CVRD 3/8S76.23/8″四角F3/8″四角MFS
UG-EX-376-6 APEX EXT CVRD 3/8S152.43/8″四角F3/8″四角MFS
UG-EX-376-12 APEX EXT CVRD3/8H304.83/8″四角F3/8″四角MFS

信頼性の高いパワートランスミッションと表面保護を備えた、頑丈で高品質なアダプター

1/4″ MALE HEX DRIVE EXTENSIONS WITH 1/4″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類ロック
UG-EX-250-8 APEX EXT CVRD 1/4M203.21/4″六角M1/4″四角MPin

1/4″ MALE HEX DR. ADAPTERS WITH 3/8″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類ロック

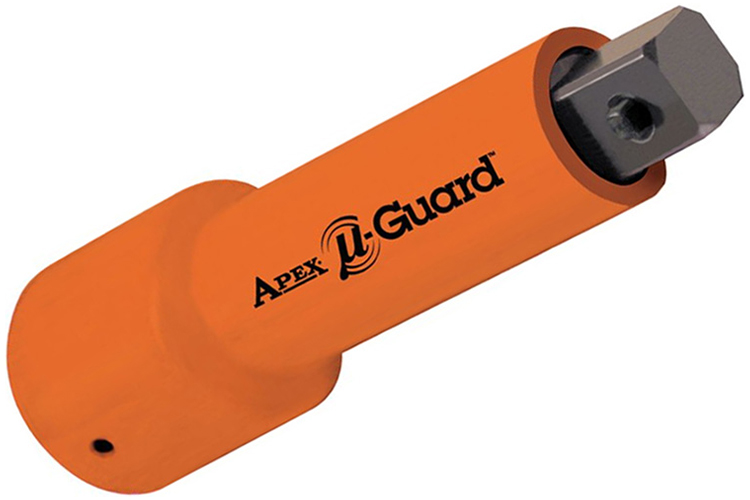

UG-EX-370-3 APEX ADAPTCVRD1/4M76.21/4″六角M3/8″四角MPin
UG-EX-370-8 APEX ADAPTRCVRD1/476.21/4″六角M3/8″四角MPin

3/8″ FEMALE SQ. DR. EXT. WITH 3/8″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類ロック
UG-EX-376-4 APEX EXT CVRD 3/8S101.63/8″四角F3/8″四角MPin
UG-EX-376-5 APEX EXT CVRD 3/81273/8″四角F3/8″四角MPin
UG-EX-376-8 APEX EXT CVRD 3/8S203.23/8″四角F3/8″四角MPin
UG-EX-376-10 APEX EXT CVRD 3/82543/8″四角F3/8″四角MPin
UG-EX-376-15 APEX EXT CVRD 3/83813/8″四角F3/8″四角MPin

独自の鋼材と熱処理プロセスを使用して製造、より高い強度と長寿命を実現

1/4″ MALE HEX DRIVE EXTENSIONS WITH 1/4″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類ロック
UG-EX-250-3 APEX EXT CVRD1/4M76.21/4″六角M四角MPin

3/8″ FEMALE SQ. DR. EXT. WITH 3/8″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類ロック

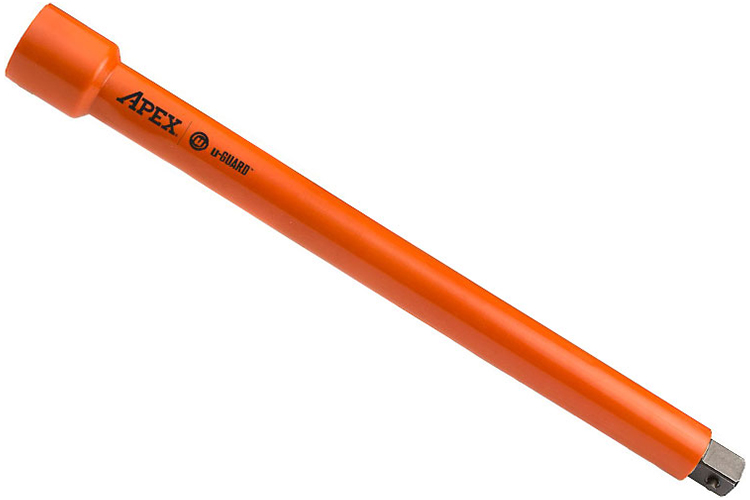

UG-EX-376-2 APEX EXT CVRD 3/8S50.83/8″四角F3/8″四角MPin
UG-EX-376-B-3 APEX EXT CVRD 3/76.23/8″四角F3/8″四角MBall

U-Guard ビットホルダー(カバー付)

特 長

  • 磁性ビットホルダーは、作業がまっすぐ下向きの場合でもビットをドライブ位置に保持します。
  • 難しい場所での作業時やスタート時の無駄な動作を削減することができます。
  • 6ポイントのデザインは、ファスナーの丸めを最小限に抑えながら、インパクト下での優れた耐久性を提供します。

保護カバーとツール間の低摩擦係数を維持し、ツール効率減少を最低限に抑制

1/4″ MALE HEX DRIVE EXTENSIONS WITH 1/4″ MALE SQUARE

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ファスナー側サイズファスナー側形状ファスナー側ネジ種類アセンブルオプション

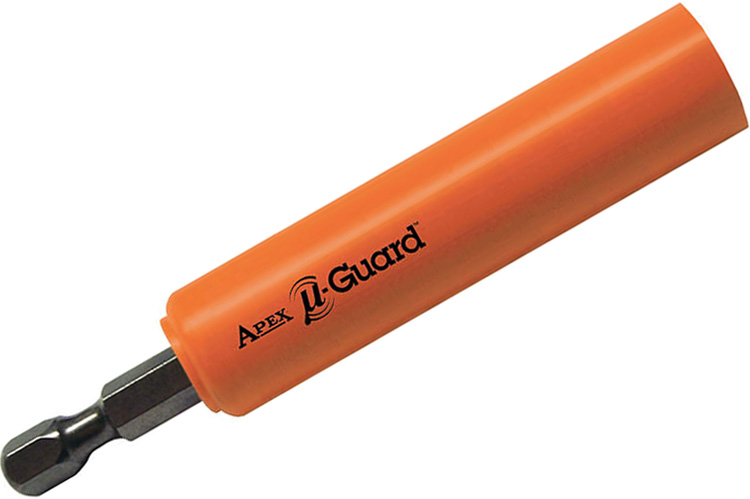

UG-M-490 APEX MAG BIT HLRCVRD1751/4″六角M1/4″六角FFS,M,ET
UG-M-490-4 APEX MAG BIT HLRCVR1521/4″六角M1/4″六角FFS,M,ET
UG-M-490-6 APEX MAG BITHLD CVR1521/4″六角M1/4″六角FFS,M,ET
UG-M-825 APEX MAG BITHLD CVRD1581/4″四角F1/4″六角FFS,M,ET
UG-838 APEX BIT HLDR CVRD3/8SQ383/8″四角F1/4″六角FFS,ET
UG-M-838 APEX BITHLDR CVRD3/8S673/8″四角F1/4″六角FFS,M,ET

U-Guard ソケット(カバー付)

独自の鋼材と熱処理プロセスを使用して製造、より高い強度と長寿命を実現

U-Guard ソケット(カバー付)

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ

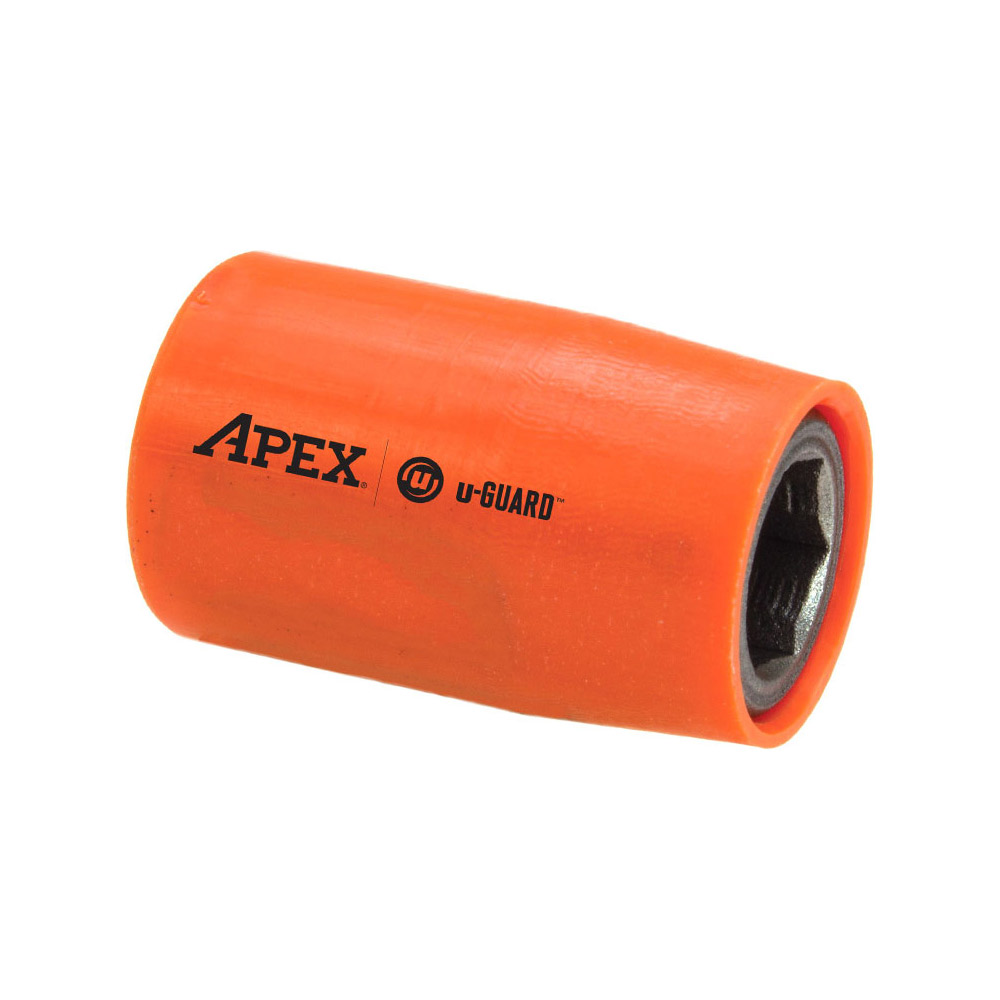

UG-10MM21 APEX SCKT CVRD1/4SQ10六角44.41/4″スクエアドライブ
UG-10MM23 APEX SCKT CVRD3/8SQ10六角50.83/8″スクエアドライブ

保護カバーとツール間の低摩擦係数を維持し、ツール効率減少を最低限に抑制

U-Guard ソケット(カバー付)

特 長

1/2”のスクエアドライブは安全なパワートランスファーを保証し、要求の厳しい状況でも信頼性と一貫したパフォーマンスを提供します。

※スマホでご覧の際、寸法表は横にスクロールいたします。

製品名先端サイズ
mm
先端形状全長
mm
ドライブサイズ
UG-15MM25 APEX SCKT CVRD1/2SQ15六角57.11/2″スクエアドライブ

U-Guard エクステンション(カバー付)

特 長

1/2”のスクエアドライブは安全なパワートランスファーを保証し、要求の厳しい状況でも信頼性と一貫したパフォーマンスを提供します。

保護カバーとツール間の低摩擦係数を維持し、ツール効率減少を最低限に抑制

U-Guard エクステンション(カバー付)

※(スマホでご覧の際にも)寸法表は横にスクロールいたします。

製品名全長
mm
ドライブ側サイズドライブ側形状ドライブ側ネジ種類ソケット側サイズソケット側形状ソケット側ネジ種類アセンブルオプション
UG-EX-508-4 APEX EXT CVRD 1/2S101.61/2″四角F1/2″四角MFS
UG-EX-508-8 APEX EXT CVRD 1/2S203.21/2″四角F1/2″四角MFS
UG-EX-508-12 APEX EXT CVRD 1/2304.81/2″四角F1/2″四角MFS
UG-EX-508-6 APEX EXT CVRD 1/2152.41/2″四角F1/2″四角F
