エアナットランナー

エアナットランナー

クレコが蓄積してきた様々なアプリケーション使用事例・実績に基づき、顧客要望を集約して生まれた、業界最高レベルの精度と高い耐久性、そして使いやすさを極限まで追求した、最新型のエアナットランナーです。

エアナットランナーの特長

  • 1. 高トルク出力
    強力なトルクを提供し、重作業でも迅速かつ確実に作業を完了します。
  • 2. 耐久性
    高品質な素材と堅牢な構造により、過酷な使用環境でも長期間にわたり高い性能を維持します。
  • 3. 軽量設計
    軽量で操作がしやすく、作業者の疲労を軽減します。
  • 4. 精度
    高精度なトルク管理が可能で、製品の品質を向上させます。
  • 5. 使いやすさ
    人間工学に基づいたデザインにより、操作性が向上し、長時間の作業でも快適に使用できます。

用 途

高い締付精度・繰り返し精度・耐久性といった厳しい規格が要求される締付現場にオススメです

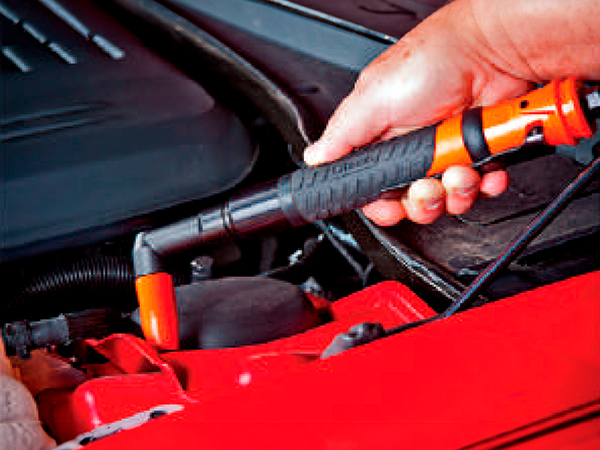

自動車産業

エンジンや車体の組立、メンテナンス作業で正確なトルク管理が求められる場面に最適です。

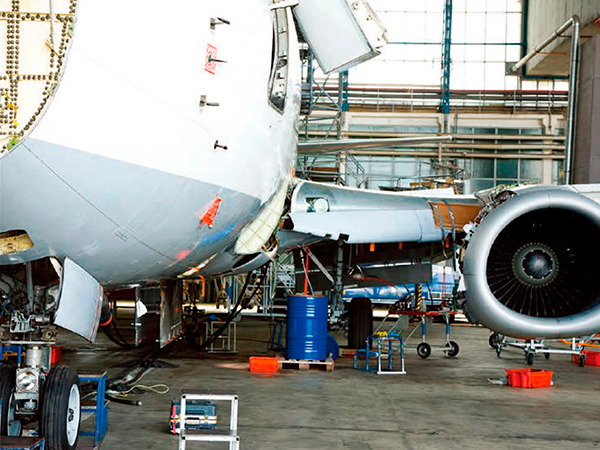

航空宇宙産業

高精度なトルク管理が必要な航空機部品の取り付けやメンテナンス作業に適しています。

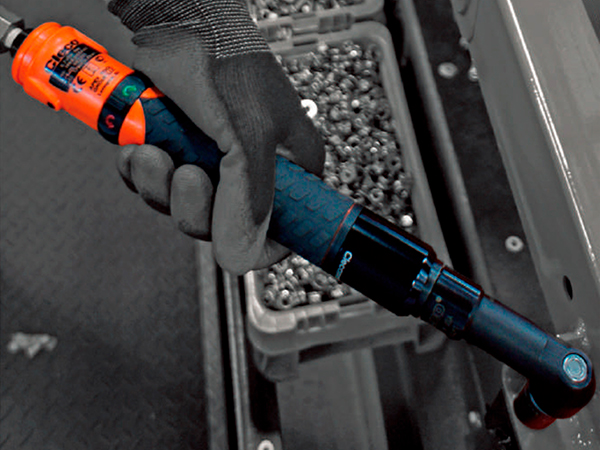

一般製造業

各種製品の組立や取り付け作業で、効率的かつ正確なトルク管理が求められる場面に使用されます。

精度と耐久性を極めたエアツールの最高峰。生産性の飛躍的な向上に大きく寄与

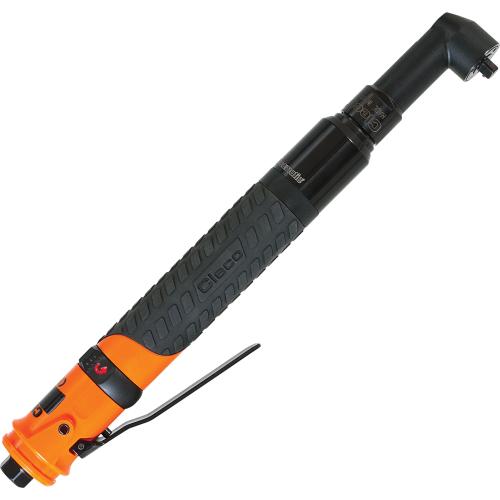

アングル型エアナットランナー

Cleco 19シリーズは、精度、処理、能力、効率や作業操作性等を満たす、製造品質改良にピッタリなツールです。

アングル型の特長

  • 高精度”クレコマチック”クラッチシステム
    業界クラス最高のトルク精度・繰り返し精度は、最も要求が厳しいとされる航空宇宙産業向けアプリケーションでの豊富な使用実績に裏打ちされています。
    ※シャットオフ式又はストール式が選択可
  • コンパクトなアングルヘッド設計
    狭い作業スペースにもアクセス可能!
  • トルク範囲を拡大(従来モデル比)
    多様なアプリケーションをカバーする為に、仕様トルクレンジをより使い易く改良‼
  • 高耐久グリップハンドル素材
    耐薬品性に優れたグリップは温度や、振動及び滑りに対しての耐性にも優れています。
  • 幅広いレンジのドライブオプション
    1/4″(6.4mm):スクエアドライブ
    3/8″(9.5mm):スクエアドライブ
    1/4″(6.4mm):六角クイックチェンジ式
    1/4″(6.4mm):六角マグネット式

標準ヘッド

※スマホでご覧の際に、寸法表は横にスクロールいたします。

製品名トルク範囲
Nm
無負荷時最高速度
rpm
全長
mm
重量
kg
ヘッド高さ
mm
中心からの径
mm
ドライブサイズ
19RAA04AM2 NUTRUNNER(9500.5-4.79503050.827101/4″スクエアドライブ
19RAA05AM2 NUTRUNNER(5700.5-5.75703160.827101/4″スクエアドライブ

高耐久ヘッド

※スマホでご覧の際に、寸法表は横にスクロールいたします。

製品名トルク範囲
Nm
無負荷時最高速度
rpm
全長
mm
重量
kg
ヘッド高さ
mm
中心からの径
mm
ドライブサイズ
19RAA06AH3 NUTRUNNER(8500.5-6.08503160.830133/8″スクエアドライブ
19RAA07AH2 NUTRUNNER(5001.5-6.85003260.930131/4″スクエアドライブ
19RAA07AH3 NUTRUNNER(5001.5-6.85003260.930133/8″スクエアドライブ
19RAA09AH2 NUTRUNNER(5002.5-8.55003260.930131/4″スクエアドライブ
19RAA09AH3 NUTRUNNER(5002.5-8.55003260.930133/8″スクエアドライブ
19RAA11AH2 NUTRUNNER(3402.5-11.33403121.030131/4″スクエアドライブ
19RAA11AH3 NUTRUNNER(3402.5-11.33403121.030133/8″スクエアドライブ
19RAA12AH2 NUTRUNNER(2002.5-11.32003260.930131/4″スクエアドライブ
19RAA12AH3 NUTRUNNER(2002.5-11.32003260.930133/8″スクエアドライブ

※全てのアングル型ツールは推奨最小エア配管内径1/4″(6mm)の1/8″NPTインレット接続が付属。アングル型ツールのエア消費量は0.3m3/min
※全ての性能諸元は0.2MPa(6.2bar)にて測定
※記載のトルク範囲をカバーする全てのスプリングが同梱されています。吊り金具も同梱
※1/4″六角クイックチェンジ式及び六角マグネット式ドライブは”AH3″モデルのみ適用。1/4″クイックチェンジ式は品番”AH3″を”AHQ”に変更。1/4″六角マグネット式は、品番”AH3″を”AHM”に変更
※シャットオフ式:内蔵のクラッチを切ることにより、設定トルクにて締付制御
※ストール式:空気圧と流量によりトルク制御
